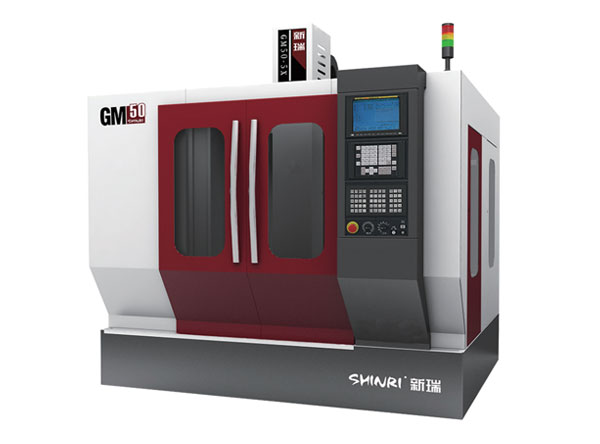

GM系列高速橋式龍門加工中心

http://www.32fk.cn/uploadfiles/128.1.164.122/webid546/source/201705/149378995950.jpg

公司總機：
0519-68886200
分享到:

產品詳細信息：

　　GM系列橋式五軸加工中心，為龍門框架式結構，配備搖籃式轉臺， A軸工作范圍±110度，C軸360度回轉?；剞D(zhuǎn)臺集成了一個轉速可達2500r/min的車削主軸，可實現車銑復合加工。

　　GM系列五軸加工中心采用?；Y(jié)構設計，可最大限度的適應各種加工工件形狀、范圍的變化以滿足不同用戶的需求。高剛性的?；Y(jié)構設計，確保了機床高剛性和高精度，可實現從簡單零件到復雜曲面的粗、精加工。?；Y(jié)構設計的多種形式工作臺可滿足和完成各種特殊的加工需求。

技術參數

相關產品

GM系列高速橋式龍門加工中心

		GM40-4X	GM50A-5X	GM80-5X
工作臺尺寸 Table dimension	mm	Φ400	Φ500	Φ800
X/Y/Z/A/C軸行程 X/Y/Z/A/C Travel	mm	450/540/400/±360°	500/500+350/400/±110°/±360°	800+350/800/540/±110°/±360°
工作臺最大承重 Max loading of table	kg	60	500（A軸不聯動A axis not linkage）/450（A軸聯動A axis linkage）	800（A軸不聯動A axis not linkage）/650（A軸聯動A axis linkage）
轉臺轉速 Table speed	r/min	2500	Rotate axis旋轉軸：100	50
轉臺轉速 Table speed	r/min	2500	Tilting axis傾斜軸：25	20
轉臺角加速度Table accelerated speed	rad/s2	80	Rotate/Tilting旋轉軸10.4/傾斜軸:2.6	Rotate/Tilting旋轉軸5.2/傾斜軸:2.1
過龍門寬度 Cross gantry width	mm	890	890	1000
主軸轉速 Spindle speed	r/min	12000	12000	18000
主軸電機功率 Spindle motor power	kW	13	15	25
快移速度（X/Y/Z）Rapid move speed（X/Y/Z）	m/min	48/48/48	36/36/36	36/36/36
機床外形尺寸 Overall dimension	mm	2600×3000×3000	2650×3100×3500	4500（前后）x6000（左右）x4500（高低）
機床重量 Weight	T	6	10	20
